Di seguito verranno descritte le principale parti dell'interfaccia
di AjaxDraw, per un più chiara comprensione dell'applicazione.
Fig. 7.3 Interfaccia AjaxDraw
- Menu (1) : raggruppa nei propri menu a discesa varie azioni:
- "New" per iniziare a lavorare su un nuovo documento;
- "Load" per caricare l'ultimo documento salvato;
- "Properties" che elenca le proprietà del documento attualmente
aperto;
- "Save" per salvare aggiornando un file già salvato;
- "Save With Name" che permette di salvare il documento corrento
con un nuovo nome;
- "Exit" per terminare l'applicazione.
Le restanti voci del menù consentono di effettuare operazioni di zoom
sull'area di disegno, di consultare il manuale utente on-line e di
ottenere informazioni sul progetto AjaxDraw.

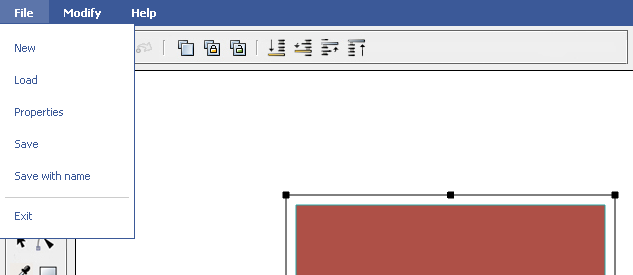

Fig 7.4 Menu
- Shortcuts (2) : raggruppa le shortcuts, con relativa icona,
per le azioni di "New", "Open", "Save With Name",
"Undo" (non implementata), "Redo" (non implementata),
"Cambio del livello di visualizzazione", "Clone" e azioni
derivate dal clone. A seconda del comando
selezionato in (3), visualizzerà eventualmente il numero di lati per
il comando "Poligoni", oppure la selezione di font e grandezza
per il comando "Testo".
- Toolbar (3) : sempre visibile e posizionata a sinistra della
drawing area, contiene i pulsanti grafici per selezionare l'azione
da eseguire. Ogni volta che si seleziona un comando, la funzionalità
attivata verrà visualizza al di sopra di tutti i pulsanti (finchè
si vorrà proseguire con quell'azione e non si cambierà comando).
- Drawing area (4) : area di disegno vera e propria in cui vengono
effettuate le operazioni di disegno.
- Fill Properties, Stroke Properties (5) : finestra di proprietà,
sempre visibile posizionata a destra della drawing area, dov'è possibile
selezionare i colori di bordo e riempimento separatamente, cliccando
e muovendosi con il cursore del mouse all'interno della palette di
colori disponibili. La scelta del colore sarà sempre segnalata, con
il relativo codice esadecimale, in un area di testo sopra la palette
e nella finestra di riepilogo prorietà (7).
- Opacity (6) : finestra di proprietà, sempre visibile e collocata
sotto la (5), che consente di modificare l'opacità della figura selezionata
o della prossima da inserire trascinado il cursore verso sinistra
(diminuizione opacità) o verso destra (aumento opacità). Il livello
di opacità sarà sempre segnalato in un'apposita casella di testo alla
destra del cursore ed anche nella finestra di riepilogo proprietà
(7).
- Riepilogo (7) : finestra di riepilogo che riporta il colore
di riempimento, quello del bordo e il livello di opacità corrente
in apposite caselle di testo tralasciando il codice esadecimale per
i colori, già presente in (5).
